Маркировка установочного положения

26 апреля 2017

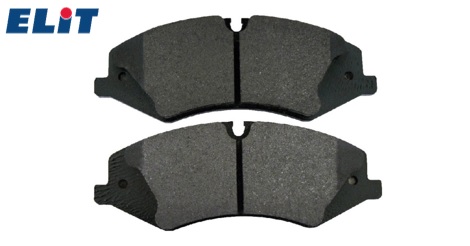

Установочное положение тормозной накладки часто отмечается при помощи маркировки, которая является обязательной (в форме стрелки – тисненой или штампованной), указывающая направление вращения тормозного диска при движении вперед, или отметки, такие как «R/L» или «Piston/Fist side».

Кроме того, указание по монтажу можно найти в упаковке продукта, а также в каталоге Brakebook. Несоблюдение предписанного положения монтажа может привести как к снижению комфорта, так и к серьезным нарушениям работы тормозной системы.

Особенности на которые стоит обратить внимание при установке:

– Различная шлифовка скосов/форма фрикционного материала.

– Фрикционный материал по всей длине сошлифован со скосом.

– Вырезки в изоляционной пластине для достижения смещения центра давления для поршня.

– Все накладки из одного комплекта имеют зажим. Но зажимы не идентичны. Для правильного соотнесения отмечена, например, только сторона поршня. Асимметричные пружины для отличия также имеют маркировку.

– Все накладки из одного комплекта имеют электрический указатель износа; существует два вида, которые незначительно отличаются только по длине. Чтобы расположить их для монтажа с правильной стороны, на них также нанесены маркировки.

– Несущая пластина несимметрична.
